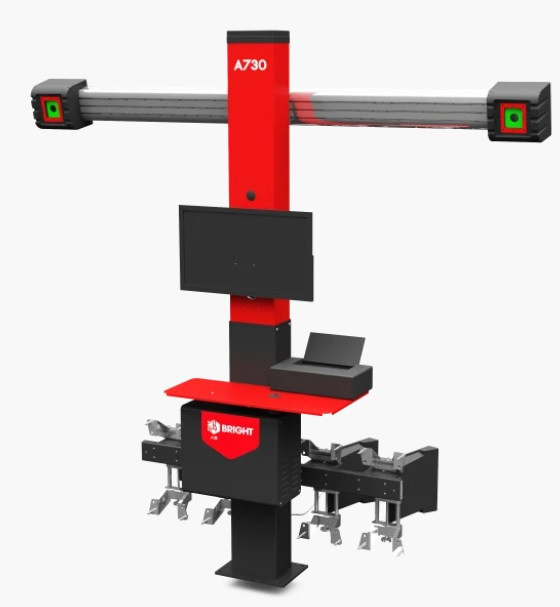

3D Стенд развал схождения Corwei-Bright A730 (Применяется на смотровой яме )
Стенд конструктивно состоит из закрепленной консольной балки на колоне, четырех мишеней с элементами крепления на колесах автомобилей, системы излучателей и системы видеокамер, работающих в инфракрасном спектре лучей (технология 3D). Высота размещения консоли выбирается из условий уверенного обзора видеокамерами всех четырех светоотражателей (мишеней), размещенных на колесах автомобиля. Устройство обеспечивает одновременный контроль углового положения в пространстве всех четырех колес автомобиля. Стенды оборудованы двумя видеокамерами, расположенными в консольной балке.
Принцип работы стенда основан на системе «технического зрения» видеокамер с высоким разрешением. Процесс измерения осуществляется путем считывания информации видеокамерами со светоотражателей, закрепленных на колесах и освещаемых в ИК-диапазоне. Обработка информации и выдача результата измерений проводится с помощью стандартного персонального компьютера с установленным программным обеспечением версии не ниже PRG 02.01.00.
Управление процессом измерений во всех исполнениях стендов производится путем переключения программ с помощью клавиатуры персонального компьютера. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров, на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля и измерений.
Устройство для измерения углов установки колес автомобилей, арт. № A730 (Применяется на смотровой яме)
Конструктивные особенности:
1. Итальянское программное обеспечение, понятный интерфейс, простота в эксплуатации
2· База данных содержит более 18000 моделей автомобилей
3. Уникальные мишени с высоким разрешением, размером 80*80 и 80*90, моющиеся поверхности и устойчивые к коррозии
4. Высокоточные камеры для быстрого захвата и стабильной и надежной работы
5. Удобство при эксплуатации (яркость освещения не влияет на работу стенда)
6. ПК с ОС Windows10
Комплектность
1. Стенд для измерения, контроля и регулировки углов установки колес автомобилей 1 шт.
2. Монитор Philips E-line 32"1шт.
3. Сиcтемный блок Asus + клавиатура Asus + мышь Asus
4. Поворотные круги + Выравнивающие вставки + Противооткатные башмаки
5. Фиксаторы рулевого колеса и педали тормоза 1 комплект
6. Комплект (4 шт.) колесных зажимов (от 10” до 21”) 1 комплект
7. Крепления для хранения захватов с мишенями и тд.
8. Программное обеспечение (версия не ниже PRG 02.01.00) 1 шт.
9. Инструкция по эксплуатации 1 экз.
Технические данные:
Электропитание - 220В/50 Гц
Потребляемая мощность 500 Вт
Защита розетки электропитания (предохранители) 3,15 АТ-250В
Центральная стойка агрегат 140 кг
Мишени 4 кг
